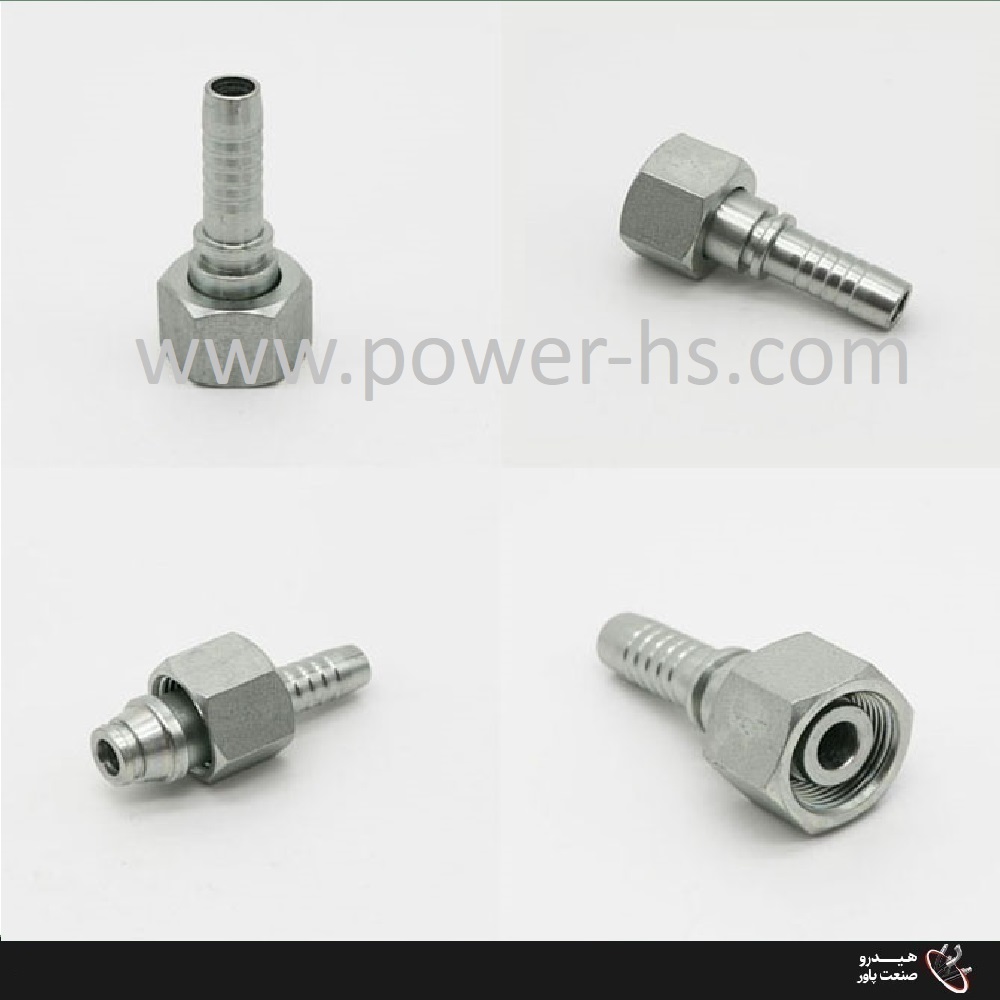

مهره دنباله صاف آلمانی (Metric Female 24° Cone)
مهره دنباله صاف آلمانی (Metric Female 24° Cone) یکی از پرکاربردترین اتصالات در سیستمهای هیدرولیک است.
این اتصال برای اتصال شیلنگهای فشار قوی یا لولههای فلزی به اتصالات رزوهدار متریک استفاده میشود و از زاویه مخروطی ۲۴ درجه (DIN 2353) برای آببندی دقیق و بدون نشتی بهره میبرد.
ساختار و عملکرد
این مهره از سه بخش اصلی تشکیل میشود:
- بدنه دنباله صاف (Straight Tail Body): جهت پرس شدن به شیلنگ یا لوله.
- مهره متریک (Metric Nut): با رزوه داخلی مطابق با اندازه متریک استاندارد.
- صندلی مخروطی ۲۴ درجه (24° Cone Seat): بخش آببندی دقیق بین اتصال نر و ماده.
در این نوع اتصال، آببندی فلز به فلز (Metal to Metal) انجام میشود که نیاز به نوار تفلون یا اورینگ ندارد و در فشارهای بالا عملکردی کاملاً ایمن دارد.
استاندارد تولید
این اتصالات مطابق با استاندارد آلمانی DIN 2353 و ISO 8434-1 تولید میشوند و در دو مدل عرضه میگردند:
- سری سبک L-Series تا 315 bar سیستمهای صنعتی و سبک
- سری سنگین S-Series تا 630 bar سیستمهای فشار بالا، ماشینآلات راهسازی
ویژگیها و مزایا
- طراحی دقیق طبق استاندارد DIN 2353
- آببندی مطمئن با صندلی مخروطی ۲۴ درجه
- مقاومت بالا در برابر فشار و لرزش
- نصب آسان و قابل استفاده مجدد
- قابل اتصال به لوله یا شیلنگهای پرسشده
کاربردها:
- سیستمهای هیدرولیک
- ماشینآلات راهسازی و صنعتی
- خطوط انتقال روغن، هوا و سوخت
- صنایع نفت، گاز و پتروشیمی
- سیستمهای کنترل فشار و سیالات صنعتی
نکات نصب
- قبل از مونتاژ، سطح مخروطی را تمیز کنید تا خط و خش نداشته باشد.
- از گشتاور مشخص در جدول استاندارد DIN برای بستن مهره استفاده کنید.
- در سیستمهای با ارتعاش بالا از نوع سنگین (S-Series) استفاده شود.
- در صورت نیاز به آببندی کاملتر، میتوان از نسخه دارای اورینگ (ED Ring) استفاده کرد.
مهره دنباله صاف آلمانی Metric Female 24° Cone با طراحی دقیق و کیفیت بالا، انتخابی ایدهآل برای اتصالات صنعتی در سیستمهای فشار قوی است.
در فروشگاه هیدروصنعت پاور، انواع این اتصالات مطابق با استاندارد DIN 2353 در سایزهای مختلف و با کیفیت تضمینی عرضه میشوند.
