Hydraulic Hose Layline یا اطلاعات شیلنگ هیدرولیک چیست
آیا برای شما آسان است که متوجه شوید اطلاعات شیلنگ هیدرولیک چیست؟ می توانید متوجه متن چاپ شده روی شلینگهای هیدرولیک شوید؟ چرا یک خط اطلاعات چاپ شده برروی شیلنگ هیدرولیک وجود دارد؟ این نوشته های می تواند به شما چیزهای اساسی در مورد شناسایی شیلنگ هیدرولیک بگوید.

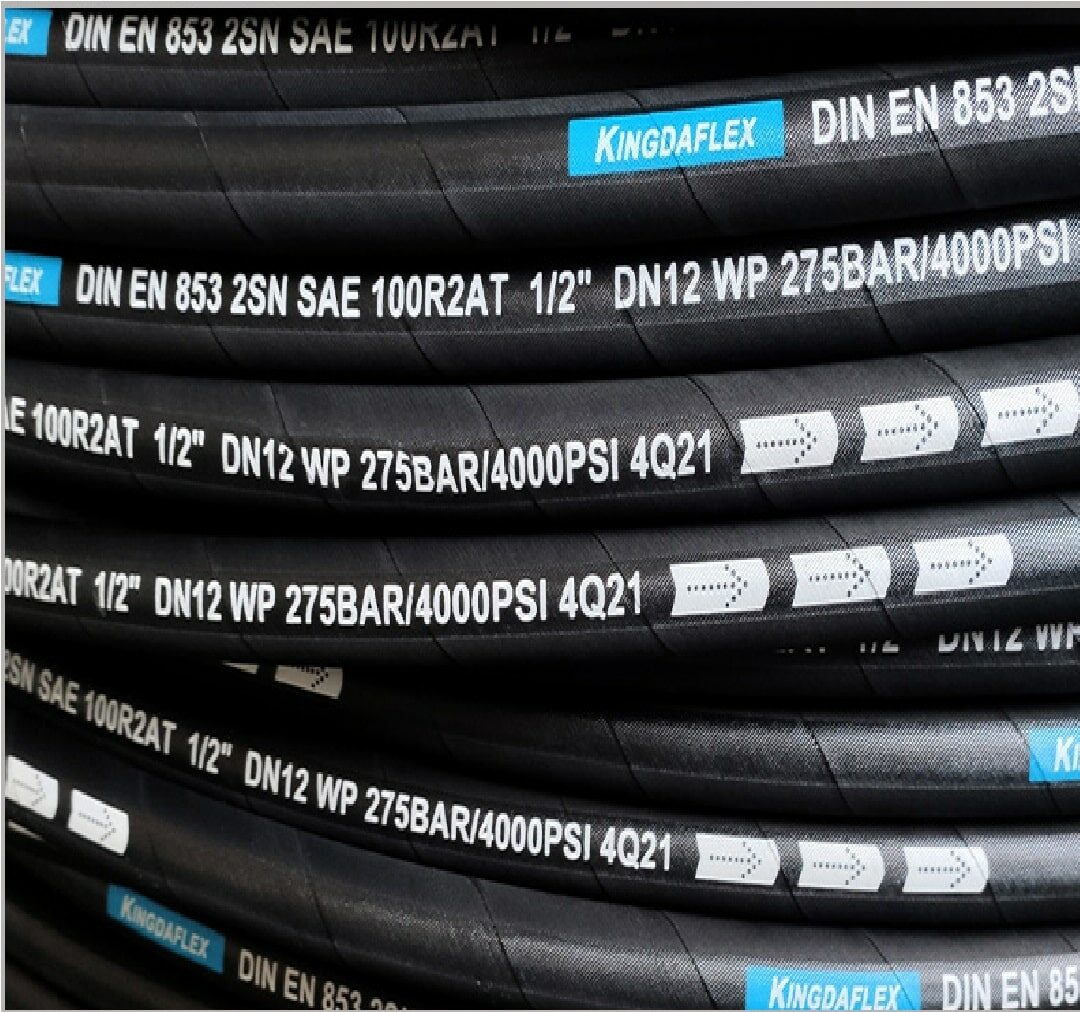

بنابراین بیایید خط لوله هیدرولیک را رمزگشایی کنیم:
- لوگو: نام و لوگو شرکت سازنده شیلنگ هیدرولیک را نشان دهیم و در اینجا می توانیم سفارشی سازی را انجام دهیم تا مارک یا آرم شلنگ هیدرولیک شما را در این مکان چاپ کنیم.
- استاندارد شیلنگ هیدرولیک: در اینجا ما استانداردهای شلنگ هیدرولیک،استاتدارد SAE 100R و EN ، اطلاعات ضروری چاپ شده بر روی شلنگ هیدرولیک است تا ثابت کند که این شیلنگ هیدرولیک دارای گواهینامه و واجد شرایط است.
- قطر: قطر می تواند اندازه شیلنگ هیدرولیک را به شما بگوید و این راهنمای شما برای انتخاب شیلنگ هیدرولیک مناسب برای سیستم هیدرولیک خود است. به عنوان مثال، 1/2 اینچ سایز شیلنگ است ، DN12 قطر اسمی شیلنگ هیدرولیک است .
- فشار کاری: WP مخفف Working Pressure است. شما باید فشار کاری شیلنگ هیدرولیک را بدانید و سپس تعیین کنید که شیلنگ هیدرولیک برای کجا قابل استفاده است.
- تاریخ: تاریخ می تواند تاریخ تولید شلنگ هیدرولیک را به شما بگوید، این برای شما مفید است که در مورد عمر سرویس شلنگ هیدرولیک بدانید و شما را راهنمایی می کند تا مسیر تعمیر و نگهداری شلنگ هیدرولیک را طی کنید. به عنوان مثال، 4Q21 به معنای سه ماهه چهارم در سال 2021 است، و این آخرین شلنگ هیدرولیک ما است که در بازار منتشر شده است.
SAE 100R یک استاندارد هیدرولیک است.
که توسط Society of Automotive Engineers (SAE) تعیین شده است. این استاندارد برای شیلنگهای هیدرولیک در سیستم‌های قدرت سیال هیدرولیک استفاده می‌شود.شیلنگهای موجود در سری 100R بر اساس ساختار و شرایط استفاده ایده‌آل، از جمله دما، فشار و نوع مایع، تفاوت دارند. این شیلنگ‌ها معمولاً برای انتقال نیروی سیال در ماشین‌آلات و تجهیزات هیدرولیک می‌شوند.
به عنوان مثال، SAE 100R6 یک نوع شیلنگ هیدرولیک است که برای خطوط با فشار کم و خطوط بازگشتی مناسب است. این شیلنگ‌ها دارای تقویت کننده مصنوعی از نخ بافته شده هستند.
استاندارد EN: به طور خاص برای تعیین مشخصات و الزامات شیلنگهای تقویت‌شده با بافته سیم در سیستم‌های هیدرولیک استفاده می‌شود. این استاندارد به تعیین مشخصات فنی و عملکرد شیلنگ‌ها می‌پردازد.
برای مثال، EN 853 یک استاندارد اروپایی است که الزامات را برای چهار نوع شیلنگ و مجموعه‌های شیلنگ تقویت‌شده با بافته سیم با قطر داخلی اسمی 5 تا 51 مشخص می‌کند. این استاندارد به تحمل فشارهای مختلف و مشخصات دیگر شیلنگ‌ها پرداخته است.
به طور کلی، استفاده از استانداردهای هیدرولیک مهم است تا ایمنی و کارایی تجهیزات هیدرولیک را حفظ کنید.
EN 853: یک استاندارد اروپایی است که مشخصاتی را برای چهار نوع شیلنگ تقویت شده با تارهای فولادی و مجموعه‌های لوله از قطر دهانه نامی ۵ تا ۵۱ مشخص می‌کند. این لوله‌ها مناسب برای استفاده با مایعاتی هستند که فشار بالا دارند.
EN 854:
استاندارد EN 854 دو نوع لوله هیدرولیک را تعریف می‌کند:
- لوله‌های 601PM
- این لوله‌ها با استاندارد EN 854، نوع R3 سازگار هستند.
- دارای پوشش مقاوم در برابر اوزون هستند.
- سازگار با تمام مایعات مبتنی بر نفت و سیالات.
- قطر دهانه نامی این لوله‌ها از ۱/۴ اینچ تا ۲ اینچ (۶٫۴ تا ۵۰٫۸ میلی‌متر) متغیر است.
- فشار کاری حداکثر از ۸۶ تا ۱۵ بار (۸٫۶ تا ۱٫۵ مگاپاسکال، ۱۲۵۰ تا ۲۱۵ پوند در اینچ مربع) متغیر است.
- شعاع خمش حداقل از ۳ تا ۱۶٫۱ اینچ (۷۵ تا ۴۱۰ میلی‌متر) متغیر است.
- لوله‌های 2TE:
- این لوله‌ها نیز با استاندارد EN 854، نوع 1TE مشابه هستند.
- برای کار با مایعات هیدرولیک مطابق با ISO6743-4 (به جز HRDR، HFDS و HFDT) استفاده می‌شوند.
- دمای مایعات هیدرولیک در این لوله‌ها از -۴۰ درجه سانتی‌گراد تا +۱۰۰ درجه سانتی‌گراد متغیر است.
EN 856
استاندارد EN 856 دو نوع لوله هیدرولیک را تعریف می‌کند:
- لوله‌های 4SP
- این لوله‌ها با استاندارد EN 856، نوع 4SP سازگار هستند.
- دارای پوشش مقاوم در برابر روغن، سایش و آب و هوا هستند.
- سازگار با مایعات مبتنی بر نفت.
- قطر دهانه نامی این لوله‌ها از ۳/۸ اینچ تا ۲ اینچ (۹٫۵ تا ۵۰٫۸ میلی‌متر) متغیر است.
- فشار کاری حداکثر از ۴۴٫۵ تا ۲۸ مگاپاسکال (۶۴۵۰ تا ۴۰۶۰ پوند در اینچ مربع) متغیر است.
- شعاع خمش حداقل از ۱۸٫۱ تا ۶۶٫۳ میلی‌متر (۷۵ تا ۴۱۰ میلی‌متر) متغیر است.
- لوله‌های4XP
- این لوله‌ها نیز با استاندارد EN 856، نوع 4SP مشابه هستند.
- مناسب برای کار با مایعات هیدرولیک مبتنی بر نفت.
- دمای کاری از -۴۰ درجه سانتی‌گراد تا +۱۲۵ درجه سانتی‌گراد متغیر است.
EN857
EN857 یک استاندارد برای شیلنگهای هیدرولیک با فشار بالا است. این استاندارد به شیلنگهای با دو لایه سیم فولادی و قابلیت انعطاف بالا اشاره دارد. شیلنگهای EN857 2SC معمولاً در سیستم‌های هیدرولیکی کاربرد دارند که نیاز به خم‌های تنگ و مقاومت بالا در برابر سایش دارند. این شیلنگهای دارای عملکرد تکانه‌ای برتر و انعطاف‌پذیری مشابه با استانداردهای SAE 100R2 و SAE 100R16 هستند.
هدف از اطلاعات شیلنگ هیدرولیک چیست؟
برچسب های شیلنگ هیدرولیک می تواند به شما کمک زیادی کند تا اصول اولیه شیلنگ هیدرولیک را به خریداران نشان دهید. و مشتریان اطلاعات اولیه شیلنگ هیدرولیک، از جمله اندازه شیلنگ هیدرولیک، فشار و غیره را خواهند دانست.
