شیلنگ‌های پنوماتیک چیست؟
شیلنگ‌های پنوماتیک برای انتقال هوای فشرده به اجزای مختلف سیستم‌های پنوماتیک مانند ابزارها، سوپاپ‌ها و محرک‌ها استفاده می‌شوند. این شیلنگ‌ها معمولاً از موادی مانند پلی‌اورتان (PU)، پلی‌آمید (PA)، پلی‌اتیلن (PE)، پلی‌وینیل کلراید (PVC) و پلی‌پروپیلن (PP) ساخته می‌شوند.
ویژگی‌های مهم :
- انعطاف‌پذیری بالا: مناسب برای نصب در فضاهای کوچک.
- مقاومت در برابر سایش و پارگی: به دلیل ترکیب لاستیک و پلاستیک.
- مقاومت در برابر حرارت و ارتعاشات: مناسب برای کاربردهای صنعتی.

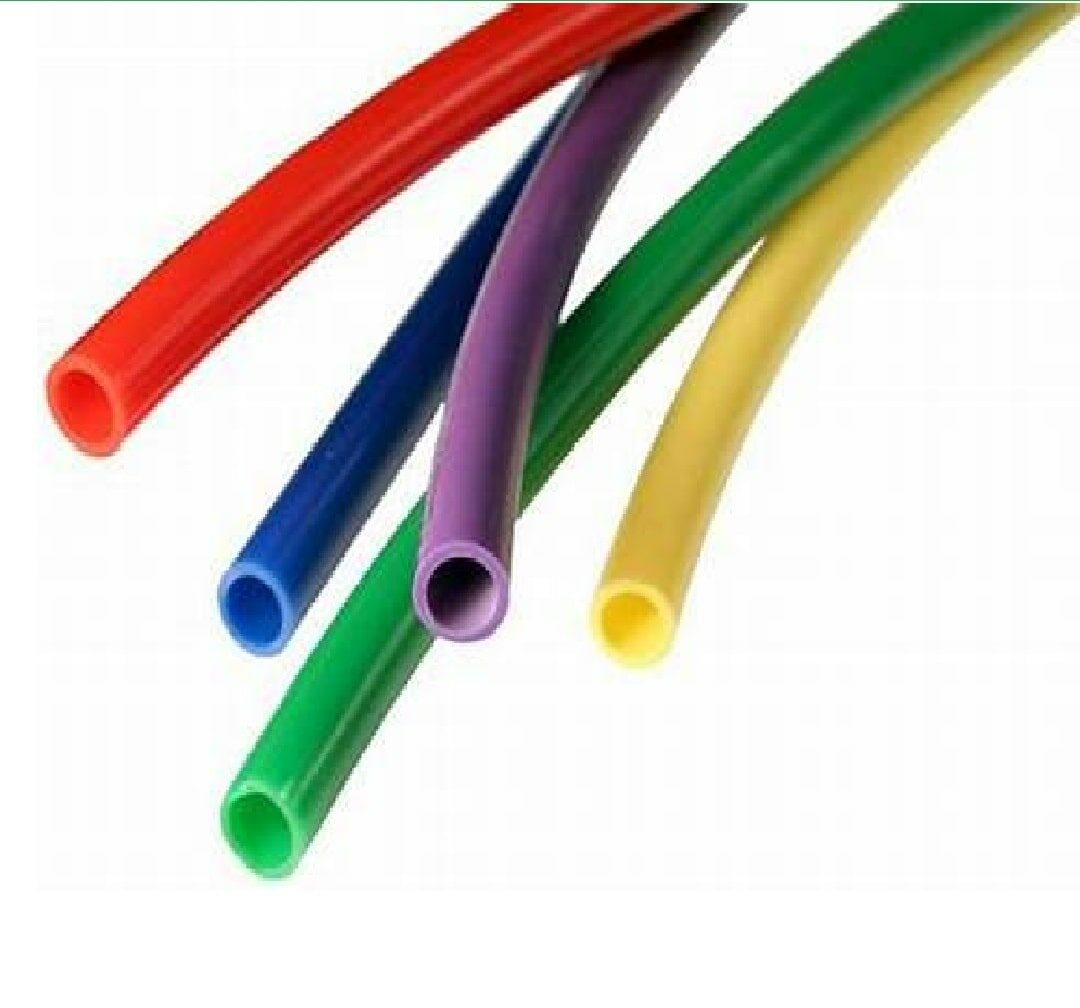

- تنوع در سایز و رنگ: برای کاربردهای مختلف.
انواع شیلنگ‌های پنوماتیک:
- پلی‌اورتان (PU): مقاوم در برابر سایش و پیچ خوردگی.
- پلی‌آمید (PA): سبک و مستحکم با مقاومت بالا در برابر فشار.
- پلی‌اتیلن (PE): انعطاف‌پذیر و مقاوم در برابر مواد شیمیایی.
- پلی‌وینیل کلراید (PVC): سبک و انعطاف‌پذیر با قابلیت استرلیزه شدن.
- پلی‌پروپیلن (PP): سبک و مقاوم در برابر حرارت و مواد شیمیایی.
شیلنگ‌های پنوماتیک در انواع مختلفی تولید می‌شوندکه هر کدام ویژگی‌ها و کاربردهای خاص خود را دارند. در اینجا به برخی از مهمترین انواع شیلنگ‌های پنوماتیک:
- شیلنگ پلی اورتان (PU):
- ویژگی‌ها: انعطاف‌پذیری بالا، مقاومت در برابر سایش و پیچ خوردگی.
- کاربردها: مناسب برای فضاهای کوچک و کاربردهایی که نیاز به انعطاف‌پذیری بالا دارند.
- شیلنگ پلی آمید (PA):
- ویژگی‌ها: سبک، مستحکم، مقاومت بالا در برابر فشار و جذب رطوبت پایین.
- کاربردها: مناسب برای کاربردهایی که نیاز به تحمل فشار بالا دارند.
- شیلنگ پلی اتیلن (PE):
- ویژگی‌ها: انعطاف‌پذیری مناسب، مقاومت در برابر مواد شیمیایی.
- کاربردها: مناسب برای کاربردهای عمومی و مقرون به صرفه.
- شیلنگ پی وی سی (PVC):
- ویژگی‌ها: سبک، انعطاف‌پذیر، قابلیت استرلیزه شدن.
- کاربردها: مناسب برای کاربردهای پزشکی و صنعتی که نیاز به استرلیزه شدن دارند.
- شیلنگ پلی پروپیلن (PP):
- ویژگی‌ها: سبک، مقاومت بالا در برابر حرارت و مواد شیمیایی.
- کاربردها: مناسب برای شرایط سخت و کاربردهایی که نیاز به مقاومت بالا دارند.
شیلنگ‌های پنوماتیک، با وجود مزایای فراوان، دارای معایبی نیز هستند که باید در نظر گرفته شوند:
- محدودیت در تحمل فشار بالا: برخی از شیلنگ‌های پنوماتیک نمیتوانند فشارهای بسیار بالا را تحمل کنند و ممکن است در کاربردهای با فشار بالا مناسب نباشند.
- حساسیت به دما: برخی از مواد پلاستیکی مورد استفاده در شیلنگ‌های پنوماتیک ممکن است در دماهای بسیار بالا یا پایین عملکرد مناسبی نداشته باشند.
- مقاومت کمتر در برابر مواد شیمیایی خاص: برخی از شیلنگ‌های پنوماتیک ممکن است در برابر مواد شیمیایی خاصی مقاومت کمتری داشته باشند و دچار خرابی شوند.
- عمر مفید محدود: بسته به نوع ماده و شرایط کاری، عمر مفید شیلنگ‌های پنوماتیک ممکن است محدود باشد و نیاز به تعویض دوره‌ای داشته باشند.
- احتمال پیچ خوردگی و گره خوردگی: شیلنگ‌های پنوماتیک ممکن است در هنگام استفاده پیچ خورده و گره خورده شوند که می‌توانند جریان هوا را مختل کند.
شیلنگ‌های پنوماتیک برای انتقال هوا و گازهای فشرده در سیستم‌های مختلف صنعتی و اتوماسیون استفاده می‌شوند. این شیلنگ‌ها نقش مهمی در تأمین انرژی برای محرک‌ها، تنظیم فشار هوا، و انتقال هوا به ابزارها و دستگاههای مختلف دارند.
کاربردهای اصلی شیلنگ پنوماتیک شامل موارد زیر است:
- سیستم‌های اتوماسیون صنعتی: برای تأمین انرژی به محرک‌ها و ابزارهای مختلف.
- سیستم‌های گرمایشی و سرمایشی: برای انتقال هوا در سیستم‌های تهویه.
- ابزارهای پنوماتیک: مانند جک ها، دریچه ها، و تنظیم‌کننده‌های فشار هوا.
- فرآیندهای تولید: برای تأمین فشار مناسب در خطوط تولید و ماشین‌آلات.
سایزبندی شیلنگ‌های پنوماتیک معمولاً بر اساس قطر داخلی (ID) و قطر خارجی (OD) آنها انجام می‌شود. این اندازه‌ها به میلی‌متر یا اینچ بیان می‌شوند. برای مثال، یک شیلنگ با قطر داخلی 6 میلی‌متر و قطر خارجی 8 میلی‌متر به صورت 6×8 میلی‌متر شناخته می‌شود.
مراحل سایزبندی شیلنگ‌های پنوماتیک:
- اندازه‌گیری قطر داخلی (ID): این اندازه نشان‌دهنده قطر داخلی شیلنگ است که سیال از آن عبور می‌کند.
- اندازه‌گیری قطر خارجی (OD): این اندازه نشان‌دهنده قطر خارجی شیلنگ است که شامل ضخامت دیواره شیلنگ نیز می‌شود.
- تعیین ضخامت دیواره: ضخامت دیواره شیلنگ از تفاوت بین قطر داخلی و قطر خارجی به دست می‌آید.
- انتخاب سایز مناسب: بسته به نیاز سیستم و فشار کاری، سایز مناسب انتخاب می‌شود.
برای مثال، اگر نیاز به شیلنگی با قطر داخلی 6 میلی‌متر و قطر خارجی 8 میلی‌متر دارید، باید شیلنگی با این مشخصات را انتخاب کنید.
شیلنگ‌های پنوماتیک در سایز های مختلفی عرضه می‌شوند که بسته به نیاز و کاربرد خاص، می‌توانند سایز مناسب را انتخاب کنید. برخی از سایز های رایج شیلنگ‌های پنوماتیک عبارتند از:
- 4 میلی‌متر
- 6 میلی‌متر
- 8 میلی‌متر
- 10 میلی‌متر
- 12 میلی‌متر
- 14 میلی‌متر
- 16 میلی‌متر.
این شیلنگ‌ها معمولاً در کلاف‌های مختلفی مانند 25، 50، 100 و 200 متری عرضه می‌شوند. انتخاب سایز مناسب بستگی به فشار کاری، نوع سیال و شرایط محیطی دارد.
برای انتخاب سایز مناسب شیلنگ پنوماتیک، باید به چند نکته کلیدی توجه کنید:
- نوع سیال: نوع سیالی که از شیلنگ عبور می‌کند (مانند هوای فشرده، آب، سیالات صنعتی) بسیار مهم است.
- محدوده فشار کاری: فشار کاری و حداکثر فشار کاری شیلنگ باید با نیازهای سیستم شما مطابقت داشته باشد.
- محدوده دمای کاری: دمای محیط و سیال نیز باید در نظر گرفته شود تا شیلنگ مناسب انتخاب شود.
- شرایط جانمایی و مونتاژ: میزان نرمی و انعطاف‌پذیری شیلنگ باید با شرایط نصب و استفاده هماهنگ باشد.
- میزان تابش نور یا تشعشع خورشید: اگر شیلنگ در معرض نور خورشید قرار دارد، باید از موادی استفاده شود که مقاومت کافی در برابر اشعه UV داشته باشد.
شیلنگ های پنوماتیک برای چه مواردی استفاده می شوند؟
شیلنگ های پنوماتیک در بخشهای مختلف استفاده می شوند. آنها بیشتر از آنچه فکر می کنید استفاده می شوند. در اینجا برخی از کاربردهای رایج شیلنگ پنوماتیک آورده شده است:
- ترمزهای بادی
- تجهیزات ورزشی
- سوئیچ های فشار
- تنظیم کننده های فشار
- کمپرسور هوا
- جک چکش
شیلنگ های پنوماتیک اغلب در محیط های صنعتی و زندگی روزمره استفاده می شوند. آنها می توانند به عنوان حسگر کار کنند، فشار را اندازه گیری کنند، محصولات تولید کنند، و حتی مشکلات دستگاه گوارش انسان را تشخیص دهند!
شیلنگ های پنوماتیک اجازه می دهند هوای فشرده از یک نقطه به نقطه دیگر جریان یابد. در نتیجه، آنها می توانند در چندین محیط مختلف مانند ترمزهای کامیون، در یک محیط تولیدی و زمینه پزشکی مفید باشند.
