راهنمای جامع اتصالات CamLock
1. معرفی CamLock چیست؟
راهنمای جامع اتصالات CamLock یا کوپلینگ گوشواره ای نوعی کوپلینگ سریع (Quick Coupling) برای اتصال و قطع سریع شیلنگها و لولهها بدون نیاز به ابزار است. این سیستم از یک طرف نری (Adapter) و یک طرف مادگی (Coupler) با دو اهرم (Cam Arm) برای قفلکردن تشکیل شده است.
ویژگی اصلی اتصالات CamLock:
قظع و صل آسان فقط با باز و بسته کردن دو اهرم بدون پیچ، مهره یا ابزار خاص.
2. اجزای اصلی اتصالات CamLock:
- Coupler (مادگی): دارای دو بازوی اهرمی (Cam Arm) برای قفل کردن می باشد
- Adapter (نری): وارد قسمت Coupler میشود
- Cam Arms: اهرمهایی که با چرخاندن آنها، اتصال قفل میشود
- Gasket (واشر): جهت ایجاد آببندی بین نر و ماده استفاده می شود
- Safety Pin: پین ایمنی برای جلوگیری از باز شدن ناگهانی
3. نحوه عملکرد
- جفتکردن نری و مادگی (Adapter + Coupler)
- پایین آوردن دو اهرم (Cam Arms)
- واشر داخل مادگی فشرده میشود → آببندی کامل
- اختیاری: استفاده از پین قفل برای اطمینان بیشتر
4. مزایای Cam Lock
- نصب و جداسازی سریع
- بدون نیاز به ابزار
- مناسب برای مایعات، گازها، پودرها
- مقاوم در برابر نشتی (در صورت انتخاب واشر مناسب)
- قابلیت استفاده مجدد بالا
- صرفهجویی در زمان و هزینه تعمیرات

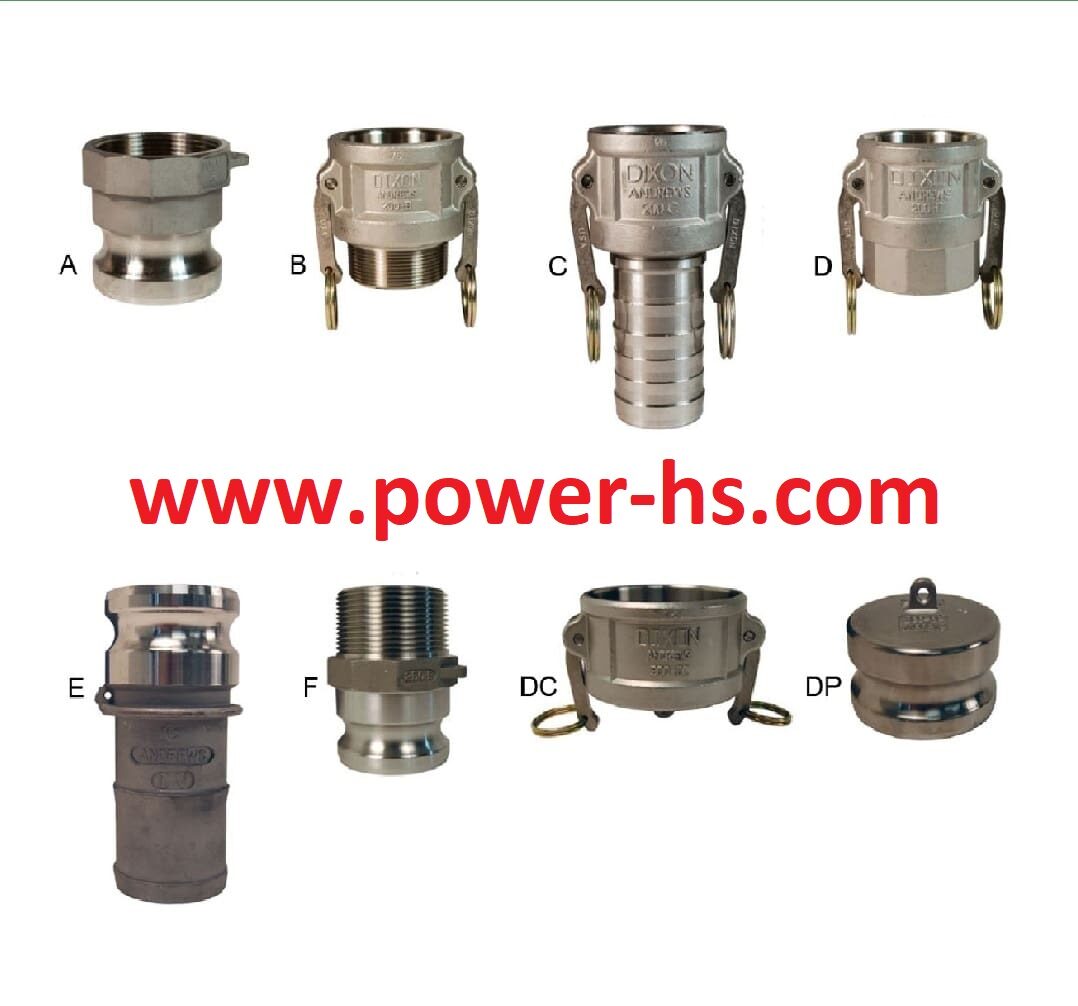

5. انواع اتصالات Cam Lock (بر اساس نوع انتها)
- نوع A: مادگی رزوه بیرونی (Female Thread) اتصال به رزوه نری
- نوع B: مادگی رزوه درونی (Female Coupler + Female Thread) شیلنگ به لوله
- نوع C: مادگی شیلنگخور (Hose Shank) شیلنگ به شیلنگ
- نوع D: مادگی کپ رزوهای بستن سر خط
- نوع E: نری شیلنگخور اتصال نر به شیلنگ
- نوع F: نری رزوه بیرونی اتصال نر به رزوه داخلی
- DC (Dust Cap): درپوش مادگی محافظت از ورودی Coupler
- DP (Dust Plug): درپوش نری محافظت از خروجی Adapter
6. جنسهای متداول Cam Lock
- آلومینیوم سبک، ارزان آب، هوا، مایعات سبک
- استیل ضد زنگ (SS304/316) مقاوم در برابر خوردگی صنایع غذایی، شیمیایی، نفت و گاز
- برنج (Brass) مقاوم در برابر زنگزدگی آب، سوخت
- پلیپروپیلن (PP) مقاوم شیمیایی، سبک مواد شیمیایی، کشاورزی
- نایلون تقویتشده ضد اسید، سبک مواد اسیدی و قلیایی
7. موارد استفاده اصلی
- کشاورزی انتقال کود، آب، سم
- صنایع غذایی حمل مایعات خوراکی
- نفت و گاز سوخت، مواد شیمیایی
- آتشنشانی شیلنگهای انتقال سریع
- ساختوساز انتقال سیمان مایع، دوغاب
- معادن گل حفاری، سیالات سنگین
نکات مهم نصب و نگهداری
- همیشه واشر (Gasket) را بررسی کنید (سایش یا ترک نداشته باشد)
- از سایز مناسب استفاده کنید تا نشتی نداشته باشید
- هنگام استفاده برای مواد شیمیایی، جنس مناسب را انتخاب کنید
- پس از استفاده، تمیز کنید تا عمر کوپلینگ بیشتر شود
مقایسه با اتصالات مشابه
|
نوع اتصال |
سرعت نصب |
ابزار نیاز دارد؟ |
آببندی خودکار |
کاربرد |
|
Cam Lock |
بسیار سریع |
❌ |
✅ |
چندمنظوره |
|
رزوهای |
کندتر |
✅ آچار نیاز دارد |
✅ |
خطوط دائم |
|
فلنجی |
خیلی کند |
✅ پیچ و مهره نیاز دارد |
✅ |
فشار بالا |
